?是工業安全領域的有效解決方案。同時其基于模塊化的設計原理，使得立宏安全聯鎖可以更靈活和簡便地構造聯鎖系統解決方案 ?在傳統的安全門開關以及電磁安全門鎖上可以集成內部釋放 /授權鑰匙 / 安全鑰匙以及急停按鈕等功能 ?在任何惡劣以及危險操作環境中確保應用的可靠性的同時，仍然可以滿足安全等級為 SIL3（EN/IEC62061）和 PLe（IS013849-1）的應用 ?通過了 TUV 安全認證，被廣泛的應用于冶金，汽車，食品飲料等行業 |
▊ | 產品選型表 |
圖片 | 配件名稱及參數 |
 | 配件 1：鎖頭與鎖柄 可以適用于鉸鏈門或平移門的應用 不銹鋼鑄件材質 承受力：2500N |
 | 配件 2：安全鑰匙適配器 該裝置能確保安全鑰匙未歸位的情況下，機器 / 設備不可以被意外重啟。能防止操作人員被意外鎖在防護區內 可與其他安全鑰匙適配器一起疊加或組合使用（多人作業） 可以與立宏聯鎖系列產品同時集成一個聯鎖系統 一個安全門上最多可選用 5 把安全鑰匙適配器 |

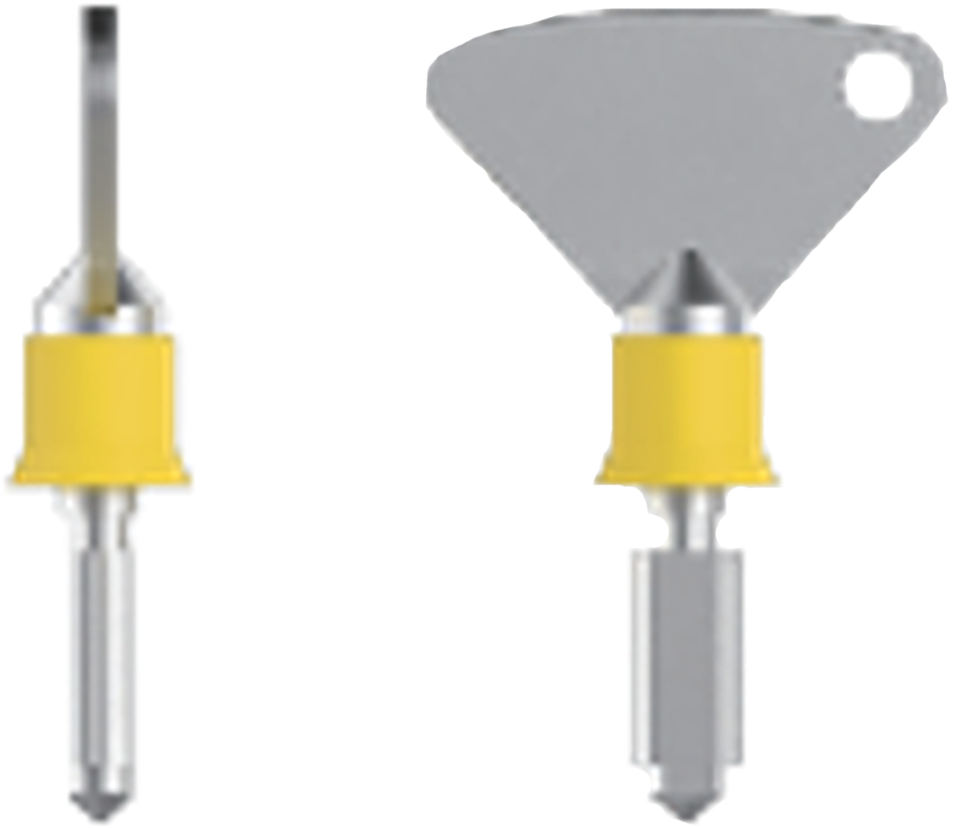

 | 配件 3：安全門截留鑰匙 編碼能力多達 200000 種不同組合 可配有萬能鎖芯 提供刻字服務 |
 | 配件 4：安全門開關鎖體 雙安全回路用來實現機器運行與安全門的聯鎖 適用于需要頻繁進出并且無需停止時間的機器 非電磁線圈控制 指示燈可辨別安全門的狀態 提供內部接線端子、快捷電纜、安全總線接口 控制電壓 24VAC/DC 48VAC/DC |
▊ | 技術參數 |
材質 | 鋅合金 BSEN 12844標準 不銹鋼 BS3146 標準 |
表面噴漆 | 光澤的聚酯粉末涂層 |
顏色 | 紅色，黑色，不銹鋼 |
防水等級 | IP67 |
操作力 | 0.5N |
鎖定力 | 2500N |
機械部分壽命 | ＞1000000次 |
適用溫度 | -5℃到 +40℃ |
主開關 | 正極斷開 |
控制電流 | 3A |
開關電壓 | 48V |
開關觸點 | 4NC/2NO,2NC/1NO,2NO/2NC |
觸點材質 | 90%銀，10%鎳 |
▊ | 技術描述 |
該產品配置有如下功能： |
?手柄式鎖舌+鎖頭：集成操作手柄，無需額外安裝門把手，允許防護門的偏移或變形，鎖頭朝向可在4個90°的方向進行調整 ?安全門開關鎖體： 提供雙安全回路， 提供 LED狀態指示 ?強制安全鑰匙：拔出安全鑰匙方可解鎖鎖舌，攜帶安全鑰匙進入危險區域內部， 確保設備無法被其他人意外啟動 |
狀態指示燈說明： |
?正常生產時安全門關閉，指示燈不亮 ?打開安全門后，紅色指示燈亮起 |
▊ | 外開 尺寸單位：mm |
鑰匙安全門鎖開關 | 鑰匙安全門鎖開關-帶裝置逃生功能 |
 |  |
| ▊ | 電路示意圖 |
| 下圖為鎖舌插入時的電路示意：
|
端子定義： 1、5號端子：安全回路 1，當安全門被打開時，此回路 由常閉變為常開 2 號端子：24V 3、7 號端子：安全回路 2，當安全門被打開時，此 回路由常閉變為常開 4 號端子：0V 6 號端子：當安全門打開后，此觸點電壓為 24V |
| ▊ | 應用范例 |
D3SL-Y系列應用范例 A 本案例中 D3SL-Y產品為機器人安全防護領域提供了機械電子解決方案。 1.按下進入命令按鈕， 機器設備停止。 電磁線圈 控制的鎖限定鑰匙只有在防護區或機器處于安全 狀態下才能釋放（黃色 LED指示燈顯示狀態） 兩把安全鑰匙 A可以拔出，同時在紅色 LED指示燈顯示狀態。 2.鑰匙 A用來鎖門，此時釋放出安全鑰匙B。鑰匙B作為安全鑰匙帶入防護區內防止人員被鎖入或機器意外重啟。 反序操作可安全重啟機器。 |
 |
D3SL-Y系列應用范例 B 本案例中具有潛在危險的安全防護區內帶有一調試開關。 1.轉動并拔出任一POK鑰匙開關上的鑰匙， 機器完成工作循環后停止，此時電磁線圈接通后可進入防護區域。 操作員可帶安全鑰匙進入防護區域以防 止機器重啟。 2.將鑰匙插入在防護區內的 POD鑰匙開關， 啟動安全調試模式。 3.LOK內部釋放裝置可從內部打開防護區域以防止人員被誤鎖入防護區。通過擊打鎖體上的內部 釋放按鈕， 鎖舌從鎖頭中釋放，門可以從內部打開。 |
 |
| ▊ | 常用應用組合 |
交換盒 可根據現場不同的要求，定制 | 鑰匙聯鎖開關 單人操作，取出鑰匙鑰匙旋轉斷能。鑰匙取出后才可以開 | 鑰匙聯鎖開關 多人操作 A鑰匙旋轉斷能 順序取出其他鑰匙，D鑰匙取出才可開關 |
 |  |  |
選型： 機械聯鎖開關可根據不同的邏輯方式搭配使用，所以選型時，請聯系相關銷售人員，配合選型 | ||
