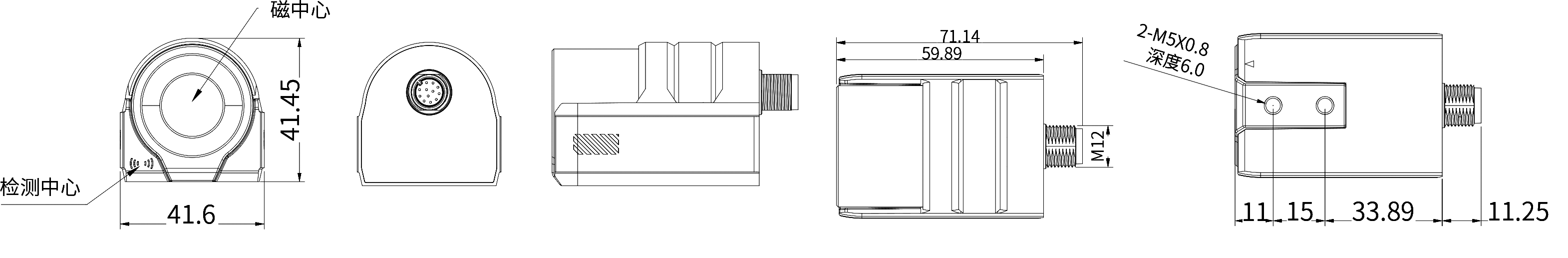

電磁鎖定

標準型

NPN

通用編碼

M12連接器

D3SL-T-DB-N2

NPN

唯一編碼

M12連接器

D3SL-T-DB-N1

PNP

通用編碼

M12連接器

D3SL-T-DB-P2

PNP

唯一編碼

M12連接器

D3SL-T-DB-P1

?型

端子臺

M12連接器

標準型

標準型、?功能型

?作距離

Sao(Off-On)

1mm

>15mm

Sar(On-Off)

響應時間

鎖定→解除

150ms

150ms

解除→鎖定

200ms+25ms*（級聯連接臺數-1）

檢測→?檢測

?檢測→檢測

170ms+50ms*（級聯連接臺數-1）

控制輸出

（OSSD輸出)

輸出?式

晶體管輸出*2

最?負載電流

150mA

殘余電壓（on時）

最?2.5V（電纜5m時）3.5V（電纜31m時）

OFF時電壓

最?2.0V（電纜5m時）3.0V（電纜31m時）

泄露電流

最?0.5mA

最?負載容量

2.5uF

負載連線電阻

最?2.5歐

AUX輸出

（?安全系輸 出）

輸出?式

晶體管輸出

最?負載電流

50mA

殘余電壓（ON 時）

最?2.5V（電纜5m時）、3.5V（電纜31m時）

外部輸?

（短路電流）

安全輸?

約0.5mA*2

鎖定控制輸?OSSD 動作切換輸?

約0.5mA

復位/EDM輸?

約0.5mA（僅高功能型）

EDM 選擇輸?

約0.5mA（僅高功能型）

電源

電源電壓

24VDC±20%包括紋波（P-P）10%Class2

消耗功率

＜5W

保護電路

電源逆接保護、輸出過流保護、輸出逆接保護、過壓報警、低壓報警

耐環境性

外殼防護等級

IP65/IP67

使?環境溫度

-20~55℃

存放環境溫度

-25~70℃

使?環境濕度

5%~95%RH

存放環境濕度

5%~95%RH

耐振動

10~55Hz，雙振幅2.0 mm，X、Y、Z各方向5分鐘

耐沖擊性

30G，X、Y、Z各方向6次

使用標準

ENISO13849-1:2023（PLe,Category4）,ENISO14119,EN60947-5-3

標準型（NPN、級聯）

OSSD安全輸出

AUX輸出數量

安全輸入(級聯)

鎖定輸入

OSSD動作切換

EDM功能

復位功能

端子臺標準型

●

1*1

●

●

—

—

—

M12連接器

標準型

●

2*2

●

●

●

—

—

M12連接器

高功能型

●

2

●

●

●

●

●

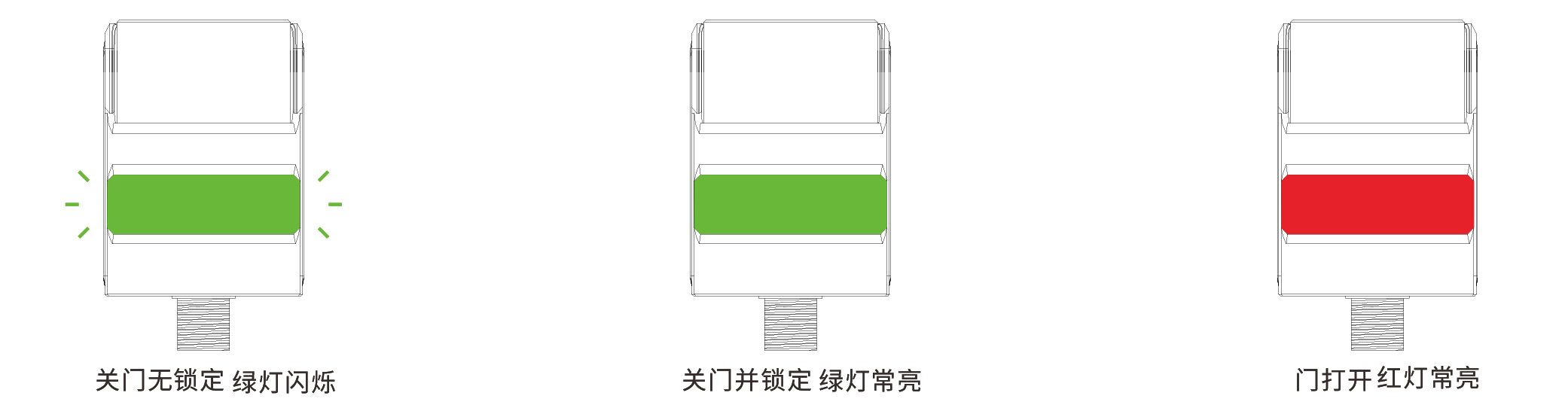

門狀態

OSSD1

OSSD2

AUX1

AUX2

門打開

OFF

OFF

ON

ON

門關閉未鎖定

OFF

OFF

OFF

ON

門關閉且鎖定

ON

ON

OFF

OFF

門狀態

OSSD1

OSSD2

OSSD1

OSSD2

門打開

OFF

OFF

OFF

OFF

門關閉未鎖定

OFF

OFF

ON

ON

門關閉且鎖定

ON

ON

ON

ON
